產品特點
外殼采用不銹鋼材料制造
直立安裝
防護罩、云臺、解碼器、網絡攝像機高度集成
標配一體化 IP 網絡數字高清攝像機芯
支持一體化 HD-SDI 數字高清攝像機芯
支持傳統模擬攝像機芯
10M / 100M 網絡接口
360°水平連續旋轉
+90°~ -90°垂直轉動
防護等級達到 IP68
室內、室外安裝，全天候使用
采用支架安裝或基座安裝
產品描述

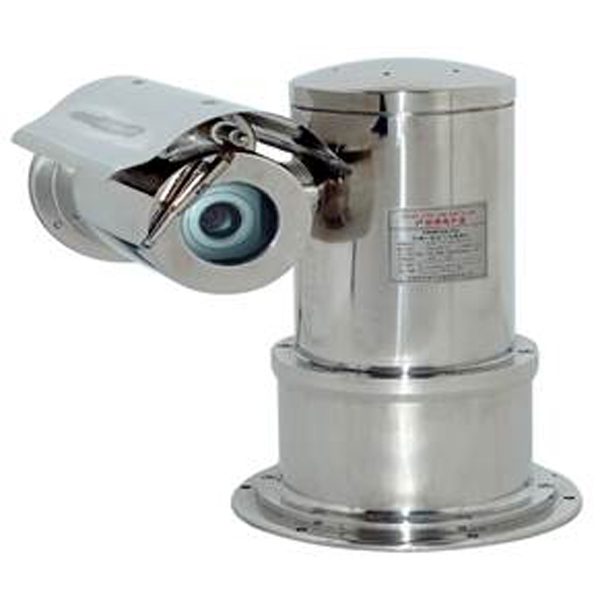

FSYT-8 全密封一體化高清攝像儀是新一代的防腐監控設備，
機體采用一體化結構設計，云臺與攝像儀之間無外連接線纜，
能作水平、垂直、全方位旋轉，可應用在環境復雜、氣候多
變的環境中。
集高清一體化網絡攝像機、全方位變速云臺和多功能解碼控
制器于一體，集成多種通訊協議和通訊速率，能響應各種主
機的指令。
100VAC~240VAC 寬電壓工作范圍（24VAC 安全電壓可選）。
具備可變的水平和垂直轉速，云臺的轉速取決于鏡頭的焦
距和搖桿的幅度，最快 40°/s，最低可達 0.1°/s，即使在最
長焦端也可輕松捕捉活動對象；360°水平連續旋轉，
-90°~+90°垂直轉角。
具備 128 個預置位，預置位包括云臺水平和垂直的位置和
鏡頭的焦距位置。
隨機配置遮陽罩、雨刮器；可以選配自動加熱組件。自動
加熱組件能保證設備在-40℃到+60℃溫度條件下長時間穩
定工作。
安裝方便，維護簡單，可選用固定支架、基座、立柱、塔
架方式安裝。
建議使用的配件
KJ2028F
全密封接線箱
YHZ-B6
壁裝支架
機械指標
材質
不銹鋼 304 （316L 可選）
防護等級
IP68
水平轉動
360°連續旋轉
產品特點
外殼采用不銹鋼材料制造
直立安裝
防護罩、云臺、解碼器、網絡攝像機高度集成
標配一體化 IP 網絡數字高清攝像機芯
支持一體化 HD-SDI 數字高清攝像機芯
支持傳統模擬攝像機芯
10M / 100M 網絡接口
360°水平連續旋轉
+90°~ -90°垂直轉動
防護等級達到 IP68
室內、室外安裝，全天候使用
采用支架安裝或基座安裝
產品描述
FSYT-8 全密封一體化高清攝像儀是新一代的防腐監控設備，
機體采用一體化結構設計，云臺與攝像儀之間無外連接線纜，
能作水平、垂直、全方位旋轉，可應用在環境復雜、氣候多
變的環境中。
集高清一體化網絡攝像機、全方位變速云臺和多功能解碼控
制器于一體，集成多種通訊協議和通訊速率，能響應各種主
機的指令。
100VAC~240VAC 寬電壓工作范圍（24VAC 安全電壓可選）。
具備可變的水平和垂直轉速，云臺的轉速取決于鏡頭的焦
距和搖桿的幅度，最快 40°/s，最低可達 0.1°/s，即使在最
長焦端也可輕松捕捉活動對象；360°水平連續旋轉，
-90°~+90°垂直轉角。
具備 128 個預置位，預置位包括云臺水平和垂直的位置和
鏡頭的焦距位置。
隨機配置遮陽罩、雨刮器；可以選配自動加熱組件。自動
加熱組件能保證設備在-40℃到+60℃溫度條件下長時間穩
定工作。
安裝方便，維護簡單，可選用固定支架、基座、立柱、塔
架方式安裝。
建議使用的配件
KJ2028F
全密封接線箱
YHZ-B6
壁裝支架
機械指標
材質
不銹鋼 304 （316L 可選）
防護等級
IP68
水平轉動
360°連續旋轉
垂直轉動
+90° ~ -90°
水平轉動速度
0.1°/S ~ 40°/S
垂直轉動速度
0.1°/S ~ 40°/S
單位重量
20Kg
運輸重量
23Kg
安裝方式
固定支架、基座、立柱
電氣指標
輸入電壓
100VAC~240VAC
工作電流
≤1A
功耗
約 100W
網絡接口 10M / 100M
預置位數量
128
預置位精度
±0.1°
自動加熱
低于-10 時啟動自動加熱
電氣連接
12 芯綜合電纜，標準引出線 2.5 米
其中：
3 芯電源線電纜連接電源
8 芯網線用于數據傳輸
1 芯同軸電纜用于支持 HD-SDI 高清、
傳統模擬或現場圖像調試用
環境指標
大氣壓力
86～106KPa
環境溫度
-40℃相對濕度
95%RH(+25℃
制式
PAL NTSC
圖像傳感器
1/3" 1.3M PS CMOS
最低照度
彩色 0.7Lux（F1.6）/黑白 0.08Lux（F1.6）
快門
1/25 秒至 1/100，000 秒
日夜轉換模式
ICR 紅外濾片式
鏡頭
20 倍光學，16 倍數字變倍；F1.6-F2.9
視角
H：3.10~56.56 度 / V：2.34~43.32 度
視頻壓縮
H.264
分辨率
1280×1024，1280×720P（HD），1024×768，
800×600，640×480，320×240
最大幀率
30fps
視頻流
32 Kbps~10Mbps

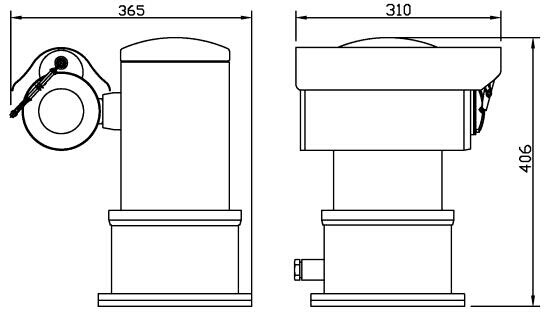

產品尺寸
安裝尺寸
